一个冷门行业的分析报告：CT机的核心零件—CT球管
CT是目前医院放射科应用比较广泛的仪器之一，其全称是计算机体层成像，在多种疾病的检查与诊断中都发挥了重要作用，是十分常用的诊断手段。

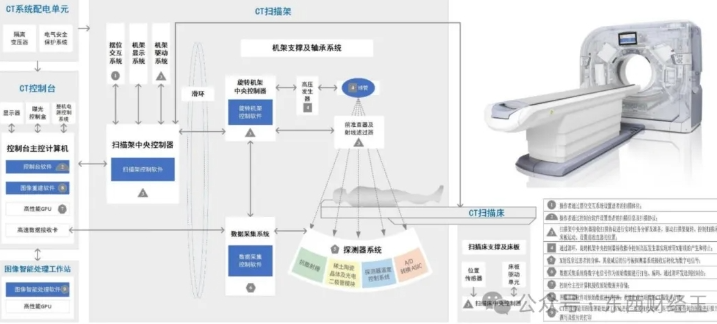

CT是日常比较常见的一种医疗设备，在医疗领域的应用是相当的广泛。他主要是利用射线对人体的部位进行断层扫描，再通过计算机的数据处理，形成一张一张的图像，从而辅助诊断疾病。这里就不介绍CT本身的情况了，上海有源医疗装备展主要来讲一讲一个比较冷门却很重要的CT机核心零部件—CT球管。

图片来源：东西财经王

在近期的贸易争端中，我们的反制措施里也将原产于美国、印度的进口相关医用CT球管发起反倾销立案调查等关税外制裁。

一、CT球管的简介

CT球管是CT设备最核心的零部件之一，没有之一，也被誉为CT之“芯”，约占CT整机BOM成本的20%。

一个完整的CT球管是由管芯、管套、绝缘油、散热器等几个配件组成的。在这之中，管芯是最为核心部件，主要包括阳极、阴极和管芯壳。

图片来源：东西财经王

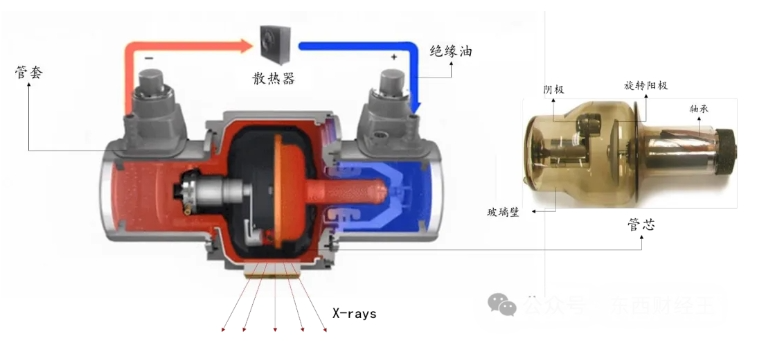

上图是一个完整CT球管的剖面图（右图为管芯示意图）。

在工作原理上，它的工作原理是通过阴极灯丝发射电子，在高压电场作用下高速撞击阳极靶面，撞击后有1%的能量转换为X射线，而剩余99%的能量则都转化为热能。

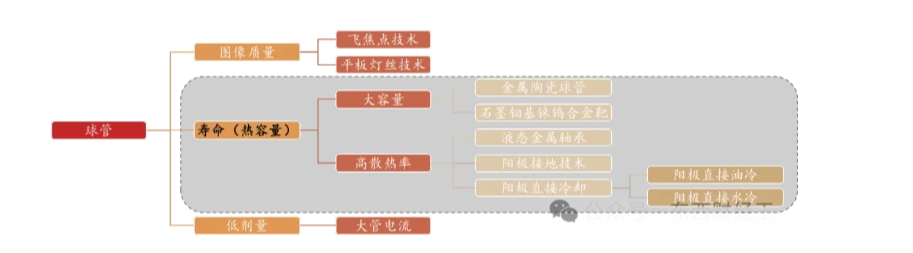

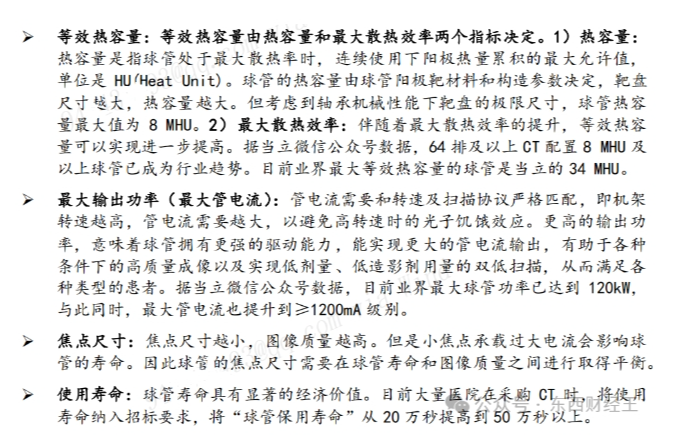

从专业的角度评价一个CT球管，主要看四个核心指标：等效热容量、最大输出功率、焦点尺寸和使用寿命。

图片来源：东西财经王

二、市场规模
CT球管最早可以追溯到1913 年，那时GE研究所的柯立芝发明了高真空热阴极固定阳极球管。而后的百年时间里，科学家一直围绕着寿命、低剂量、提高球管的散热效率进行技术迭代。

图片来源：东西财经王

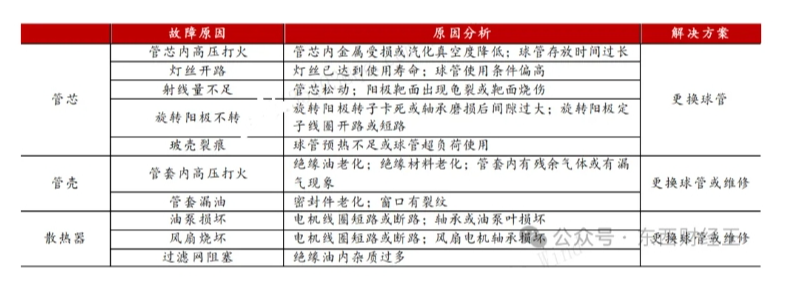

在日常使用过程中，CT球管容易发生管芯打火、阳极转子卡住，核心部件受损等故障，经常需要更换球管。根据数据统计在全球范围内CT球管平均每2 – 4年更换一次，而国内由于诊疗量大、CT使用频率高，球管平均替换周期达18个月，部分医院甚至每6 – 12个月更换一次。

图片来源：东西财经王

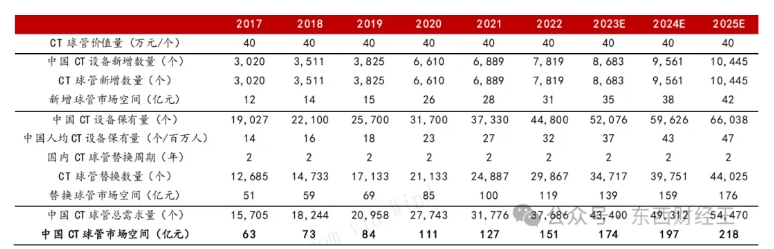

据测算，光是维修和新安装配套这两块市场加起来，在国内CT球管市场规模就已经超200亿元。

图片来源：东西财经王

三、竞争格局
但在竞争上，海外厂商因为发展的比较早，在国内外的CT球管市场都占据着主导地位。国内的CT球管也是高度依赖进口，国产替代率不足10%。

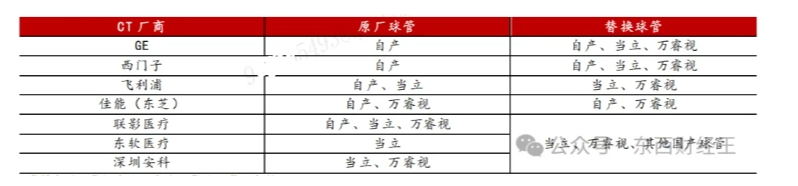

原厂球管主要由GE、西门子、飞利浦等头部CT厂商自产，其他厂商则采用当立和万睿视的OEM球管。

在替代球管市场，全球85%仍使用原厂球管，其余15%为第三方替代球管，当立和万睿视占据主要份额。

图片来源：东西财经王

下面来介绍一下龙头，GE的情况！！

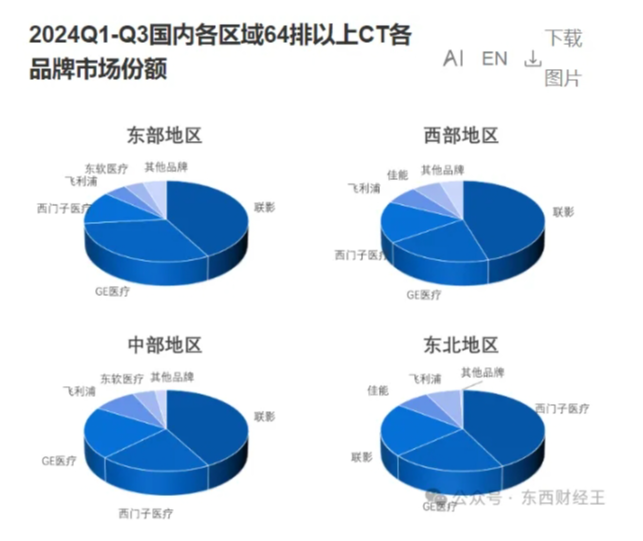

GE医疗是全球影像设备的龙头，他们的CT整机市场份额在全球都是较为领先。

图片来源：东西财经王

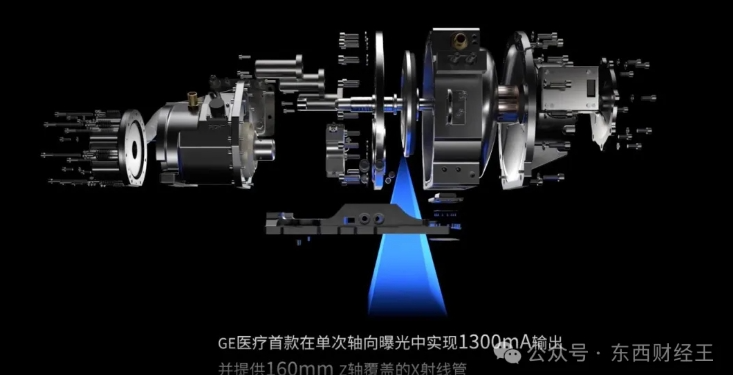

自然CT球管业受益于他们CT整机份额的增长。目前GE医疗的CT球管主要是提供解决方案，如Performix（通用型 CT 配套方案）、Performix Plus（高负荷主力 CT 配套方案）、MAXIRay（经济型替换方案）、GoldSeal（老旧设备延寿方案）。

图片来源：东西财经王

但GE在国内的CT整机用CT 球管80%依赖进口，主要在美国和印度提供。



四、国产情况

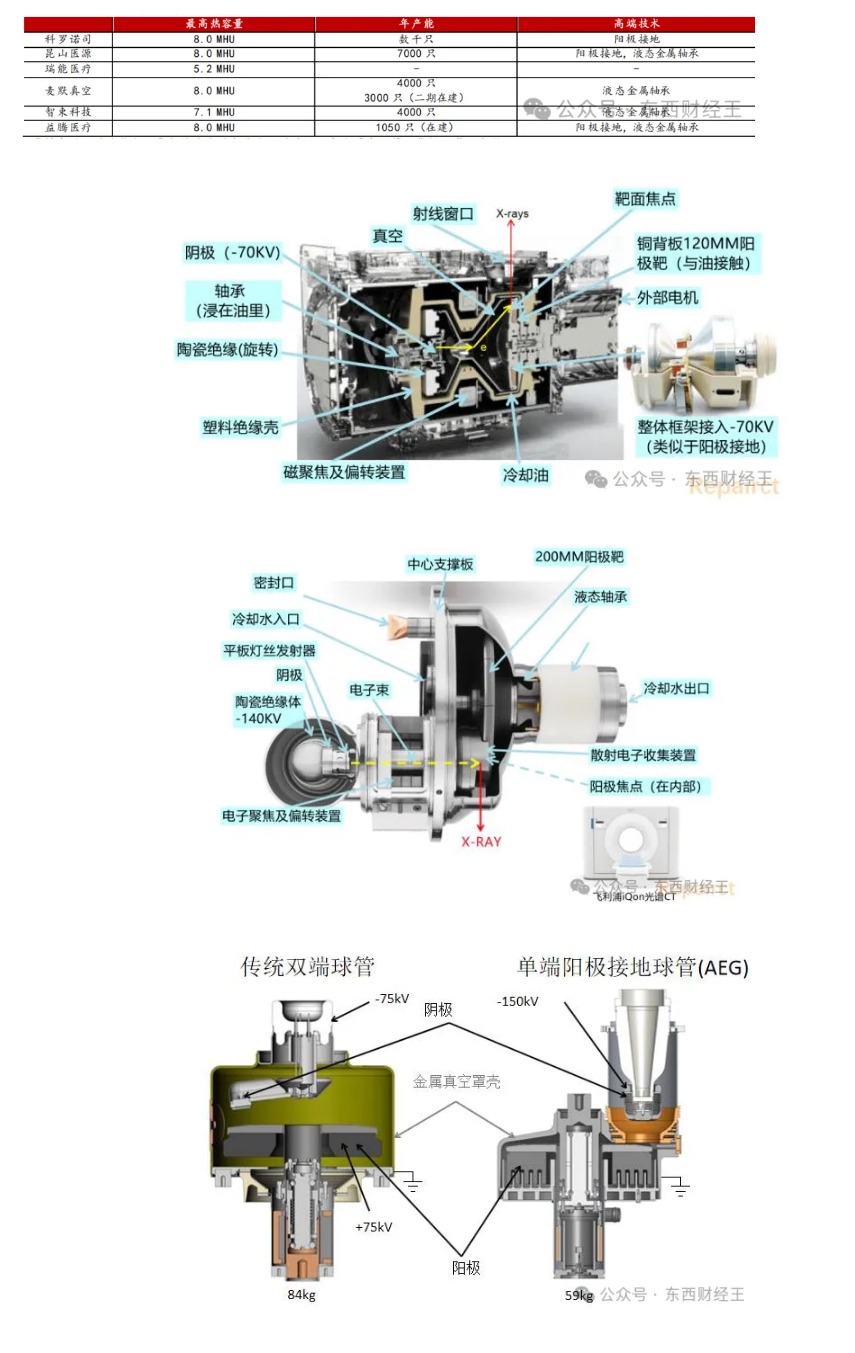

这几年，国内也高度重视CT球管国产化问题，连续多个“五年计划”将其列为重点突破产品。目前国产CT设备的球管主要采用当立（Dunlee)和万睿视（Varex）的 OEM球管。其他厂家还有科罗诺司、昆山医源瑞能医疗、麦默真空、智束科技、益腾医疗等。

图片来源：东西财经王
